ChiNaite의 품질 관리는 플루오로폴리머 코팅 및 라이닝 솔루션의 무결성과 성능을 중심으로 이루어집니다. 2014년부터 저희는 완전한 제품 추적 가능성 시스템을 도입했습니다. 사용된 모든 코팅 및 라이닝 재료, 적용된 공정 및 운영자는 문서화되어 추적 가능합니다. 이 접근 방식은 저희가 제공하는 모든 코팅 및 라이닝 서비스에서 일관 말씀드릴 수 있도록 도와 말씀드립니다.
모든 코팅 및 안감 장비는 시설을 떠나기 전에 엄격한 검사를 거칩니다. 여기에는 내부 및 국가 표준에 따라 수행되는 스파크 테스트, 박리 검사, 광 검사, 접착 테스트, 시각적 평가 및 코팅 두께 측정이 포함됩니다. 목표는 까다로운 용도에 대해 장기적인 내식성, 고순도 및 표면 무결성을 보장하는 것입니다.
반도체 제조 장비 코팅 검사
| 테스트 유형 | 테스트 범위 | 응용 표준 | 참조 값 | 거부 기준 |
| 코팅 두께 | 표면의 70% | GB/T 26501-2011 | 0.8mm ± 0.2mm | 최소 두께 < 0.6mm |
| 시각적 검사 | 완전 테스트 | GB/T 26501-2011 | 100% 표준 충족 | 기포, 자루, 균열 |
| 접착 강도 시험 | 5% (flange 면적) | 산업 및 기업 표준 | 10mm x 60mm 스트립 | 벗겨짐, 접착력 저하 |
| 홀리데이 파크 테스트 | 완전 테스트 | GB/T 23711.1-2019 | 100% 표준 충족 | 핀홀 또는 전기 아크 |

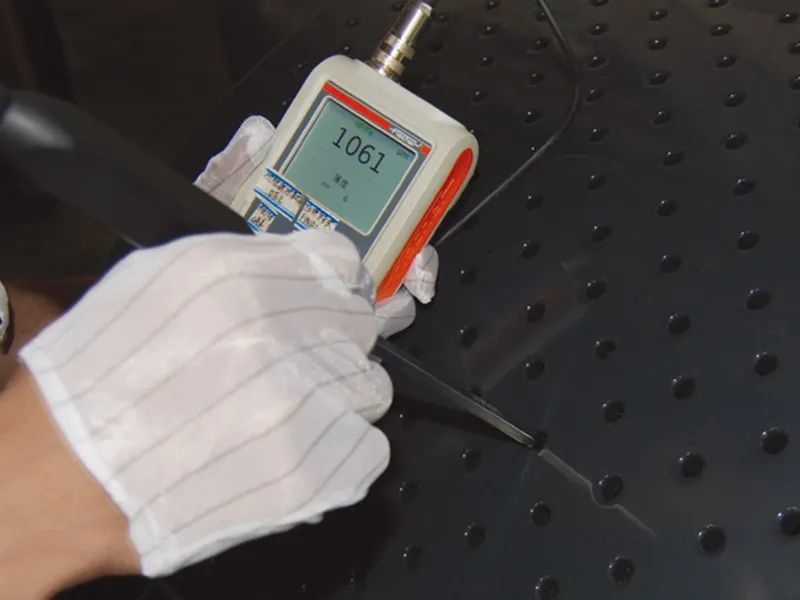

코팅 두께 검사
비자성 코팅 두께 게이지를 사용하여 코팅 표면의 여러 지점을 확인합니다. 이를 통해 도포된 층이 전체 영역에 걸쳐 지정된 두께 요구 사항을 충족하도록 합니다.
시각적 표면 검사
기술자들은 부드럽고 균일한 마감을 위해 코팅 표면에 색상 불일치, 기포, 불균일, 처짐 또는 균열과 같은 눈에 보이는 문제가 없는지 검사합니다.

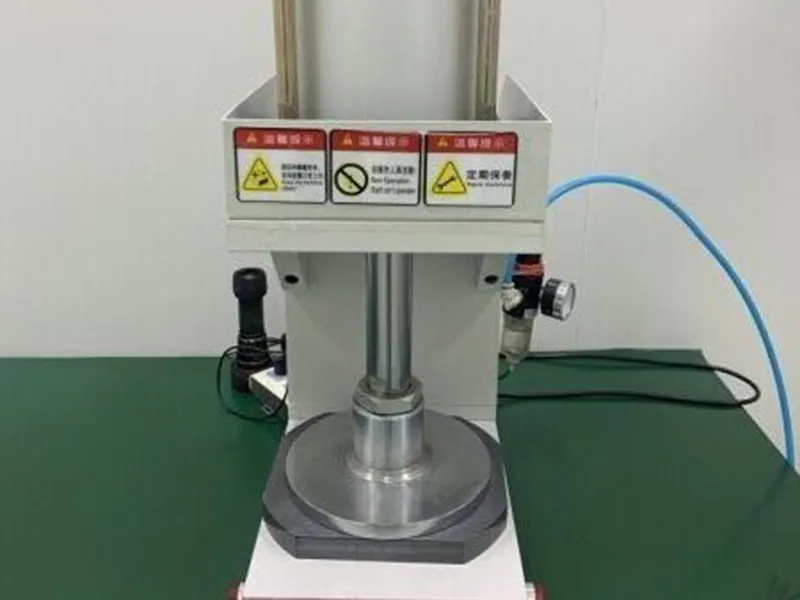

접착 강도 시험
장비로 구운 테스트 패널을 절단(10mm × 60mm)하고 수동으로 박리합니다. 코팅이 벗겨지지 않고 그대로 유지되면 통과합니다.
홀리데이 스파크 테스트
저주파 DC 스파크 테스터는 5000V에서 사용됩니다. 프로브는 코팅(두께 0.6~1mm)을 따라 50mm/s 이하의 속도로 수직으로 움직입니다. 흰색 스파크는 통과를 의미하지 않습니다.
반도체 제조 장비 라이닝 검사
| 테스트 유형 | 테스트 범위 | 응용 표준 | 참조 값 | 거부 기준 |
| 진공 추출 및 증기 주입(내부 라이닝용) | 완전 테스트 | 산업 및 사내 표준 | 변형이나 누출이 없습니다 | 돌출 또는 눈에 보이는 누출 |
| 안감 표면의 전기 저항 테스트 | 완전 테스트 | GB/T 26501-2011 | 100% 표준 충족 | 최소 요구 사항 미만 |
| 용기 안감의 내부 스파크 테스트 | 완전 테스트 | GB/T 23711.1-2019 | 15 kV – 통과 | 아크 방전 관찰 |
| 노즐 구역 휴일/핀홀 감지(스파크 테스트) | 완전 테스트 | GB/T 23711.1-2019 | 15 kV – 통과 | 아크 방전 관찰 |
| 안감 영역의 표면 청결도 테스트 | 완전 테스트 | GB/T 23711.1-2019 | 100% 표준 충족 | 눈에 보이는 오염 또는 잔여물 |
| 용접 이음새 조명 검사(PFA 라이닝) | PTFE 라이닝 – 용접 조인트 영역 | 산업 및 사내 표준 | 변형이나 누출이 없습니다 | 돌출 또는 눈에 보이는 누출산업 장비 코팅 검사 |
산업 장비 도장 검사
| 테스트 유형 | 테스트 범위 | 응용 표준 | 참조 값 | 거부 기준 |
| 코팅 두께 측정 | 표면적의 70% | GB/T 26501-2011 | 0.8 mm ± 0.2 mm | 0.6mm 이하의 모든 지점 |
| 시각적 표면 검사 | 완전 테스트 | GB/T 26501-2011 | 시각적 기준 충족 | 거품, 새깅 |
| 접착 시험 | 플랜지 근처 면적 5% | 산업 및 내부 사양 | 10 mm × 60 mm 스트립 컷 | 벗겨지거나 접착력이 떨어짐 |
| 스파크 테스트 | 완전 테스트 | GB/T 23711.1-2019 | 아크나 스파크가 감지되지 않음 | 아크 또는 핀홀 결함 |

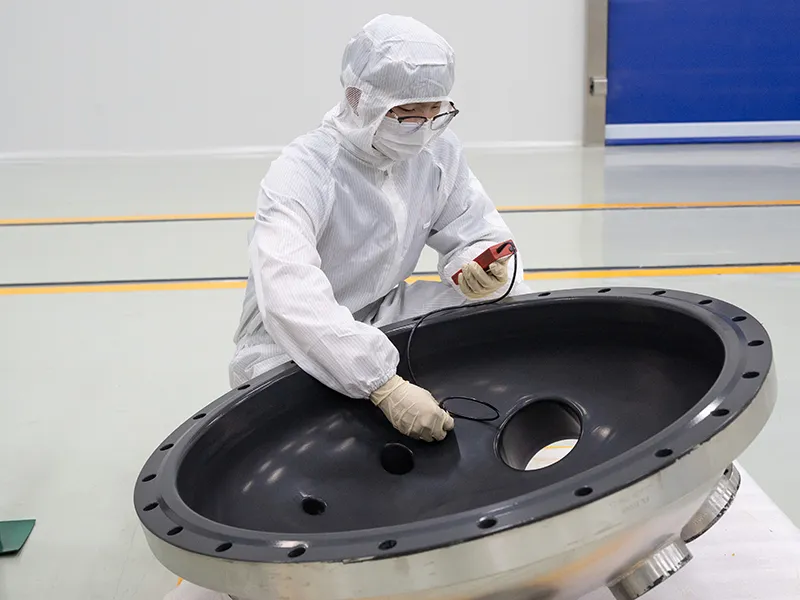

코팅 두께 확인
비자성 두께 게이지는 코팅이 표면의 여러 지점에서 필요한 두께를 충족하는지 확인하는 데 사용됩니다.
시각적 검사
코팅 표면은 변색, 기포, 고르지 않은 질감, 처짐 또는 균열과 같은 결함이 있는지 육안으로 확인합니다.
접착 테스트
테스트 패널을 코팅된 장비와 함께 오븐에 넣습니다. 경화 후 10mm × 60mm 스트립을 코팅에 자릅니다. 스트립을 손으로 떼어낼 수 없는 경우 테스트를 통과합니다.

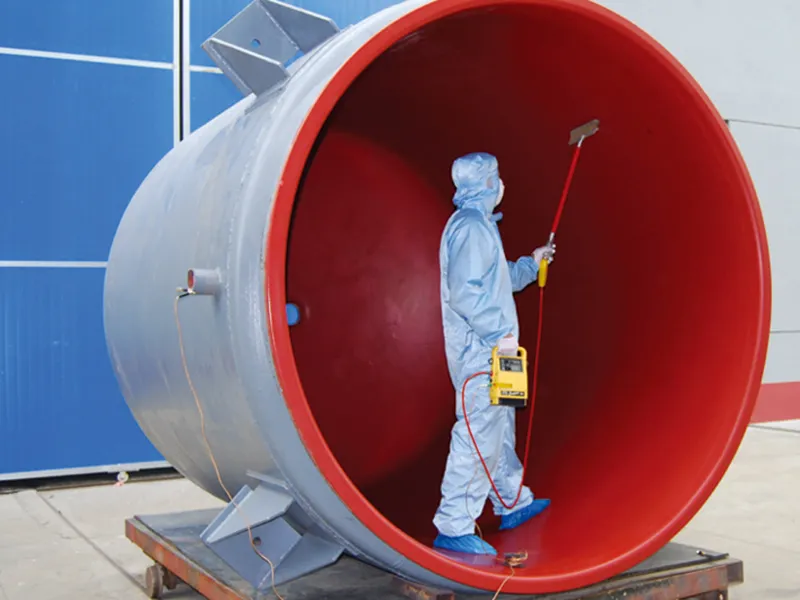

스파크 테스트
0.6mm에서 1mm 사이의 코팅에는 저주파 DC 스파크 테스터가 사용됩니다. 테스트는 5000V에서 수행되며 프로브는 표면을 따라 50mm/s 미만으로 움직입니다. 테스트를 통과하려면 흰색 스파크가 나타나지 않아야 합니다.
산업 장비 라이닝 검사
| 테스트 유형 | 테스트 범위 | 응용 표준 | 참조 값 | 거부 기준 |
| 노즐 휴일/핀홀 감지(스파크 테스트) | 완전 테스트 | GB/T 23711.1-2019 | 15 kV,테스트 통과 | 아크 또는 스파크 감지 |
| 박리 검사(망치 두드리기) | 완전 테스트 | 사내 및 산업 표준 | 전체 안감 표면 | 공허한 소리 또는 울퉁불퉁한 음색 |
| 용접 이음새에 대한 가벼운 검사 | PTFE 라이닝 – 용접 이음새 부위 | 사내 및 산업 표준 | PTFE 용접 이음새 영역 | 흰 반점이나 고르지 않은 용접 부위 |
| 패치 스파크 테스트 | 완전 테스트 | GB/T 23711.1-2019 | 15 kV, 테스트 통과 | 아크 또는 스파크 감지 |
검사 세부 사항

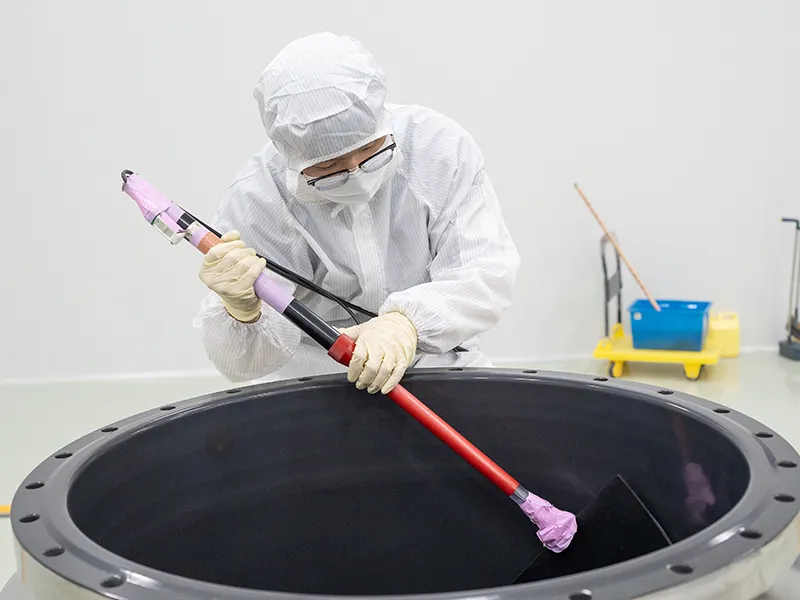

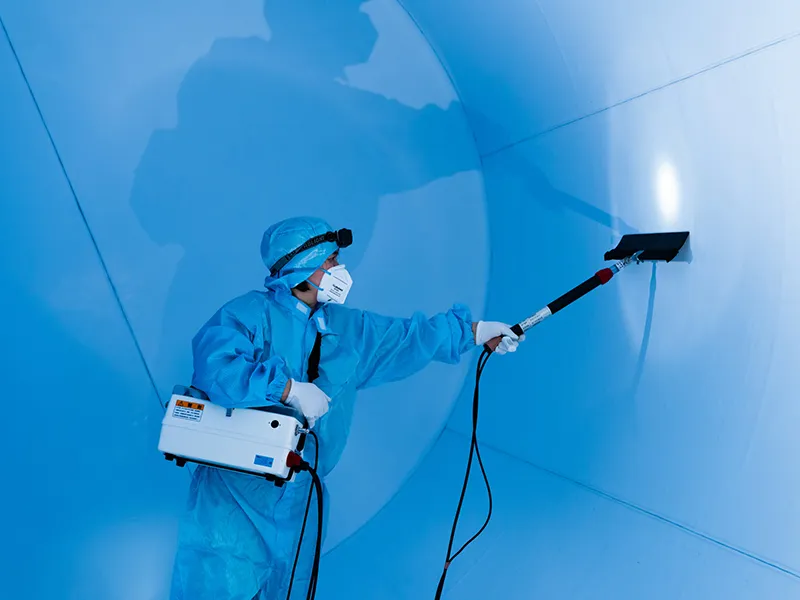

라이닝 표면에서의 스파크 테스트
안감 두께가 약 3mm인 경우 저주파 DC 스파크 테스터는 15,000V로 설정됩니다. 프로브는 50mm/s 이하의 속도로 표면을 가로질러 수직으로 이동하여 안감 영역의 100%를 덮습니다. 흰색 아크가 관찰되지 않으면 테스트에 합격한 것으로 간주됩니다.

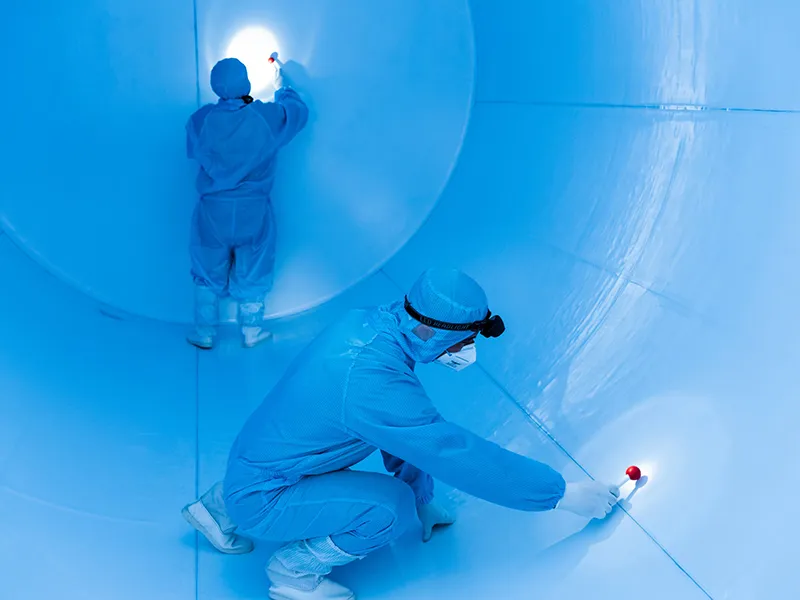

박리 테스트
고무 망치를 사용하여 안감 표면을 따라 부드럽게 두드려줍니다. 비정상적으로 둔탁한 소리는 라이너 아래에 탈착 또는 빈 공간이 있음을 시사합니다. 맑고 선명한 소리는 일반적으로 적절한 접착력을 나타냅니다. 이 방법은 숨겨진 접착 실패를 감지하는 데 사용됩니다.

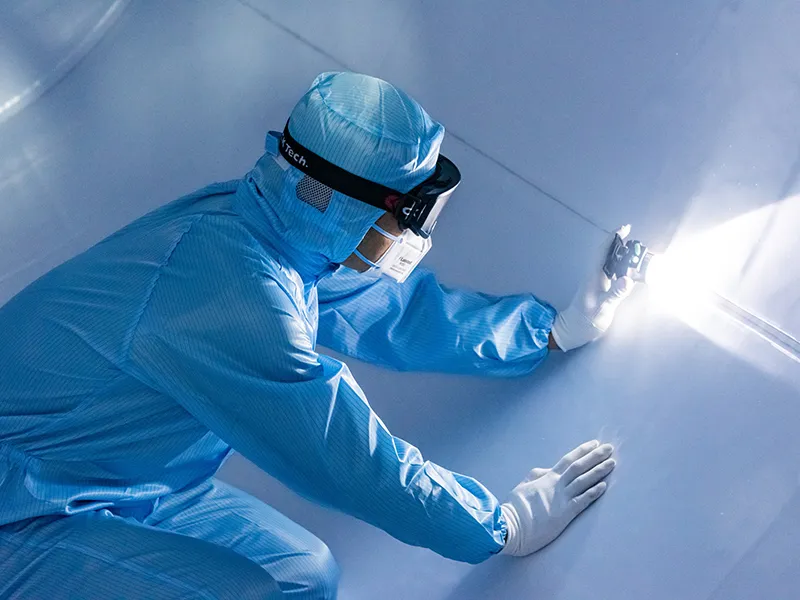

용접 이음새 조명 시험
특수 광원을 사용하여 용접 이음새를 검사합니다. 이 테스트는 용접 후 결함을 식별하는 데 중점을 둡니다. PTFE와 같은 반투명 소재를 사용할 경우 고순도 용접은 불규칙한 빛 패턴을 보이지 않습니다. 이 방법은 용접 불일치를 감지하는 데 효과적입니다.

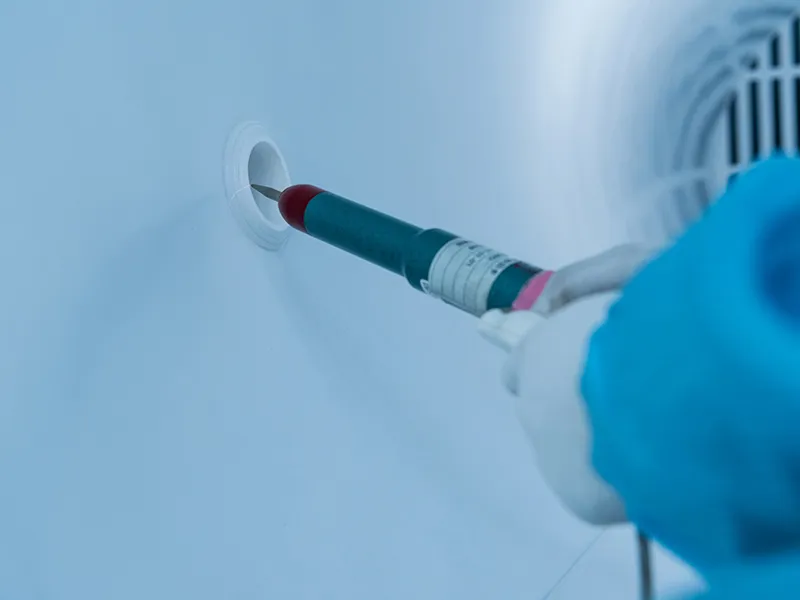

노즐 휴일/핀홀 감지
(스파크 테스트)
