저희는 고순도, 내화학성, 비점착성, 세척 용이성 및 정전기 방지 성능을 보장하는 플루오로폴리머 코팅 및 라이닝 서비스에 집중하고 있습니다. 이러한 솔루션은 반도체 제조, 제약, 석유화학, 식품 가공 등 까다로운 산업 환경에 맞춰 맞춤 설계되었습니다. 지난 20여 년간 당사는 첨단 플루오로폴리머 소재 기반의 코팅 및 라이닝 공정을 통해 5,800개 이상의 고객사를 지원해 왔습니다. 이 기술들은 –190°C부터 260°C까지의 극한 온도와 진공 환경에서도 안정적인 성능을 발휘하도록 설계되었습니다. 저희는 다양한 플루오로폴리머 소재에 적합한 여러 가지 적용 방식을 제공하여 고객이 다음과 같은 문제를 해결할 수 있도록 돕고 있습니다:

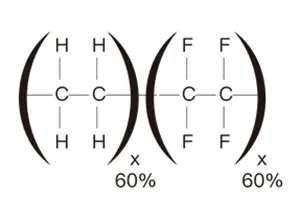

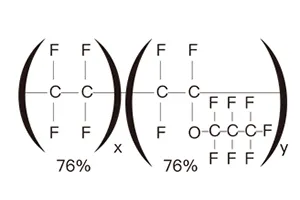

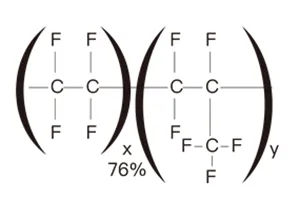

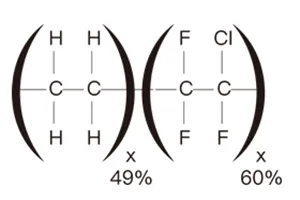

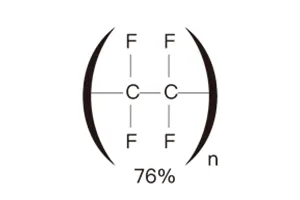

| 분자 구조 | 1분자당 불소의 질량 비율 |  |  |  |  |  | |||
| 특성 | ASTM 표준 | 단위 | PTFE (F4) | FEP (F46) | PFA | ETFE (F40) | ECTFE (F30,Halar) | ||
| 폴리테트라플루오로에틸렌(PTFE) 일반적으로 F4라고 불립니다. | 테트라플루오로에틸렌-헥사플루오로프로필렌 공중합체 일반적으로 F46라고 불립니다. | 테트라플루오로에틸렌-과불화알킬 비닐에터 공중합체 일반적으로 가용성 PTFE라고 불립니다. | 에틸렌-테트라플루오로에틸렌 공중합체 일반적으로 F40라고 불립니다. | 에틸렌-클로로트리플루오로에틸렌 공중합체 일반적으로 F30 할라르(Halar)라고 불립니다. | |||||
| 기계적 | 비중 | D792 | 2.15 | 2.15 | 2.15 | 1.76 | 1.67-1.69 | ||
| 경도 | D2240 | R | 50-60 | 56 | 60 | 72 | 72 | ||
| 마찰 계수 | D1894 | 정적 | 0.12-0.15 | 0.12-0.20 | 0.2 | 0.24-0.50 | 0.25 | ||
| 동적 | 0.05-0.10 | 0.08-0.30 | 0.10-0.30 | 0.30-0.40 | 0.19 | ||||
| 인장 강도 | D4457 D1708 D638 | MPa | 21-35 | 23 | 25 | 40-47 | 50 | ||
| 신율 | D4457 D1708 D638 | % | 300-500 | 325 | 300 | 150-300 | 250-290 | ||
| 굽힘 계수 | D790 | psi | 72000 | 85000 | 85000 | 170000 | 170000 | ||
| 충격 강도 | D256 | J/M | 189 | No break | |||||
| 물 접촉 각도 | 도 | 104-111 | 95-105 | 104-111 | 90-100 | 95-100 | |||
| 열적 | 녹는점 | D3418 | ℃ | 327 | 260 | 305 | 267 | 232-240 | |
| 내열성 | ℃ | -190～260 | -100～200 | -190～260 | -60～150 | -60～150 | |||
| 소결 온도 | ℃ | 380-430 | 360-390 | 380-400 | 300-325 | 250-270 | |||
| 연속 사용 온도 | ℃ | 290 | 205 | 260 | 150 | 150 | |||
| 간헐 사용 온도 | ℃ | 315 | 230 | 290 | 200 | 200 | |||
| 가연성 | UL94 | V-0 | V-0 | V-0 | V-0 | V-0 | |||
| 한계 산소 지수 | D2863 | % | >95 | >95 | >95 | 30-36 | 52 | ||
| 발열량 | D240 | MJ/kg | 5.1 | 5.1 | 5.3 | 13.7 | 13.7 | ||
| 열전도율 | W/mk | 0.25 | 0.2 | 0.19 | 0.24 | 0.14 | |||
| 화학/용제 저항성 | D534 | 우수한 | |||||||
| 흡수율(24시간) | D570 | % | < 0.01 | < 0.01 | < 0.03 | < 0.03 | < 0.03 | ||
| 염수 분무 저항성 (알루미늄에 대해) | B-117 | 시간 | 744+ | 744+ | 1000 | 1000+ | 1000+ | ||
| 내후성 | 플로리다의 기후 | 연도 | 20 | 20 | 10 | 15 | 15 | ||
| 단열 상수 | D150 | 1MHz | 2.1 | 2.1 | 2.1 | 2.6 | 2.6 | ||
| 전기적 | 절연 강도 | D149 | V/um | 18 | 53 | 80 | 79 | 79 | |
| 유전율 | D150 | 1MHz | < 0.0001 | 0.0006 | 0.0001 | 0.007 | 0.007 | ||
| 아크 저항 | D495 | SEC | >300 | >300 | >180 | 122 | 125 | ||
| 체적 저항률 | D257 | Q.cm | >10¹⁸ | >10¹⁸ | >10¹⁸ | >10¹⁷ | >10¹⁴ | ||
| 표면 저항률 | D257 | Ω/sq. | >10¹⁸ | >10¹⁴ | >10¹⁷ | >10¹⁵ | >10¹⁴ | ||
| 부식 방지 등급 | 공정 선택 | 부식 방지 두께 | 일반적인 색상 | 원자재 브랜드 | 순도 등급 |
| 산업용 불소 폴리머 코팅 | PTFE (F4) 코팅 | 10μm-70μm | 녹색/회색/검정/갈색... | Solvay (Chemours/DuPont (미국) Daikin (일본미국) ) | G1-G2 G1-G3 |
| PFA 코팅 | 10μm-2000μm | 빨강/검정/흰색/회색... | |||
| FEP (F46) 코팅 | 10μm-1500μm | 흰색/검정/녹색... | G1-G2 | ||
| ECTFE (F30,Halar) 코팅 | 0.2mm-1.5mm | 흰색/검정/녹색... | G1-G3 | ||
| ETFE (F40) 코팅 | 0.2mm-1.5mm | 파랑/회색/흰색/녹색... | G1-G3 | ||
| PVDF 코팅 | 0.2mm-1.5mm | 베이지/검정... | G1-G3 | ||
| PFA 정전기 방지 코팅 | 10μm-2000μm | 빨강/검정/흰색/회색... | G1-G3 | ||
| ETFE (F40) 정전기 방지 코팅 | 0.2mm-1.5mm | 파랑/회색/흰색/녹색... | G1-G3 | ||
| PTFE (F4) 정전기 방지 코팅 | 10μm-70μm | 녹색/회색/검정/갈색... | G1-G2 | ||
| 반도체 제조를 위한 불소 폴리머 코팅 | PFA 고순도 코팅 | 10μm-2000μm | 검정/베이지/투명... | / | 0.5~1ppb |
| ECTFE (F30,Halar) 고순도 코팅 | 0.2mm-1.5mm | 검정/녹색... | Solvay (미국) | ||
| PVDF 코팅 정전기 방지 코팅 | 0.2mm-1.5mm | 검정/베이지/투명... | Arkema (프랑스) | ||
| PFA 고순도 | 10μm-2000μm | 검정/베이지/투명... | / | ||
| 산업용 불소 폴리머 라이닝 | PTFE (F4) 라이닝 | 2mm-5mm | 회색 | Chemours/DuPont (미국일본) Dongyue Group Daikin ((Shandong,China) ) | G1-G3 |
| PFA 라이닝 | 1.5mm-4mm | 투명 | Yonghe (Chemours/DuPont (미국) Daikin (일본절강성, 중국) ) | ||
| ECTFE (F30,Halar) 라이닝 | 2mm-4mm | 투명 | Solvay (미국) | ||
| PVDF 라이닝 | 2mm-4mm | 투명 | Arkema (프랑스) | ||
| 반도체 제조를 위한 불소 폴리머 라이닝 | PTFE (F4) 라이닝 | 2mm-5mm | 회색 | Daikin (Chemours/DuPont (미국일본) ) | G3-G5 |
| PFA 라이닝 | 1.5mm-4mm | 투명 | |||
| 라이닝 N-PTFE (수정된 PTFE) | 2mm-4mm | 회색 |

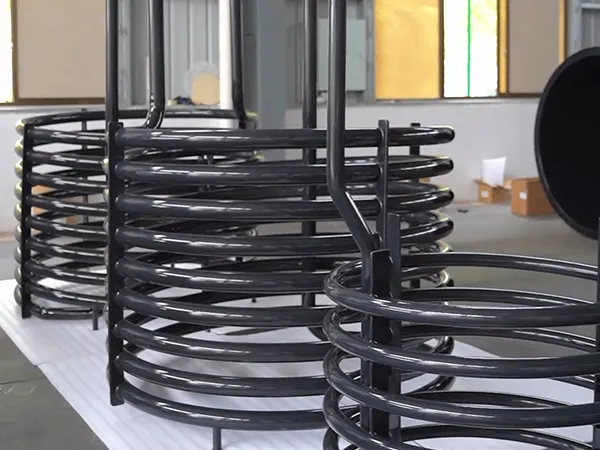

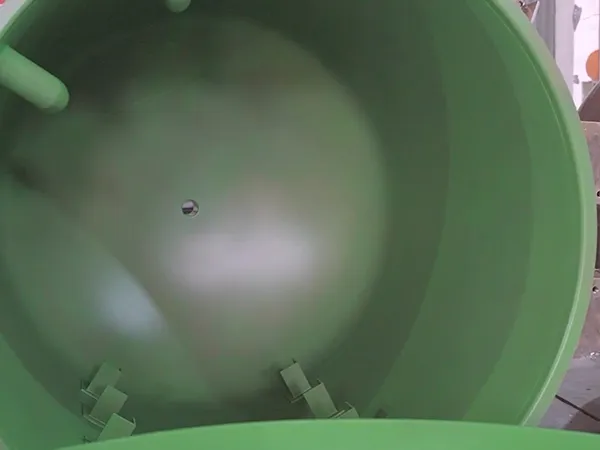

ChiNaite에서, 우리의 코팅 공정의 모든 세부 사항은 품질, 일관성 및 까다로운 응용 분야와의 호환성을 보장하기 위해 설계되었습니다.
내식성 플루오로폴리머 코팅이든, 고순도 장비용 특수 라이닝이든, 고객의 요구에 맞는 최적의 솔루션을 찾아드리겠습니다.
